作者: 时间:2020/3/21 17:09:34 电话:18595868333

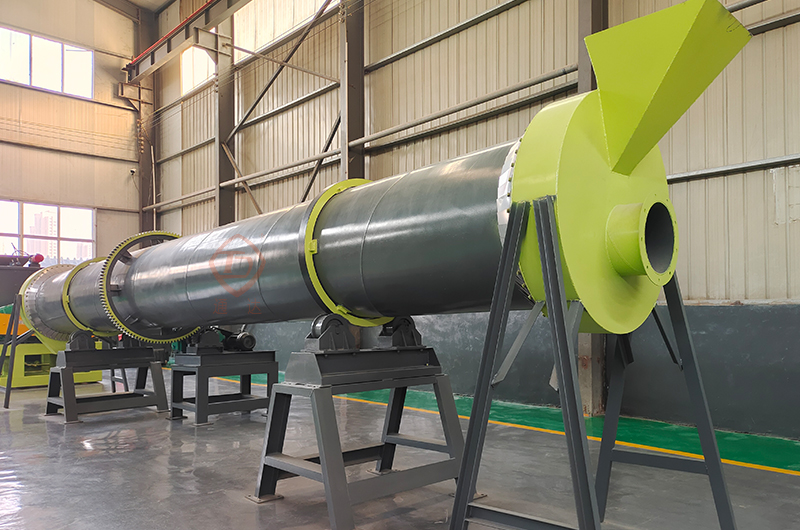

河南通达重工科技有限公司生产的滚筒回转式烘干机是传统干燥设备之一,设备运转可靠,操作弹性大、适应性强、处理能力大,广泛应用于冶金、建材、化工、洗煤、化肥、矿石、沙、粘土、高岭土、糖等领域,直径:Φ1000-Φ4000,长度视干燥要求确定。
在滚筒烘干机的中心可以避免增加打散机构,进入干燥筒体内的湿物料被转筒壁上的抄板反复抄起、抛落,在下落的过程中被打散装置破碎成为细小颗粒,比面积大 幅度增加,与热风充分接触、干燥。滚筒烘干机扬料板分布及角度设计合理,性能可靠,因而热能利用率高,干燥均匀。滚筒烘干机设备采用调心式拖轮结构,拖轮与滚圈的配合好,大大降低了磨损及动力消耗。该设备中专门设计的挡轮结构,大大降低了由于设备倾斜工作所带来的水平推力。抗过载能力强,筒体运行平稳。
烘干机具有耐高温的特点,能够使用高温热风对物料进行快速干燥。可扩展能力强,设计考虑了生产余量。滚筒烘干机处理能力大,燃料消耗少,干燥成本低。
滚筒烘干机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管 道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热 体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中, 直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。
回转式烘干机,适用于有机肥料,矿渣,粘土,石灰石,磷石膏,钢厂水渣,电厂煤泥以及污水处理厂污泥等物料的烘干,具有烘干能力大,运转平稳,能耗低,操作方便,产量高等优点。 其通过喷射引风器把热风炉的热风引进烘干机内部与湿物料进行热交换。根据物料的特性不同,设置不同型式的扬料板以及防粘措施,物料进入旋转筒体内在烘干的同时,筒体内设多角度升举式抄板,使物料扬布均匀从而充分与高温炉气进行热交换,干燥效果好。过喷射引风器把热风炉的热风引进烘干机内部与湿物料进行热交换,物料由提升机从喂料口喂入,在重力作用下由经过打散,破碎,分散装置均布在烘干机内部流动(保证了物料在烘干机内部的热交换效果)。热气体由下部热风炉生成,从下向上运动,与物料相接触,通过热传导,对流,辐射等多种方式将热量传递给物料,从而使物料温度不断升高,水分不断被蒸发,最终符合水分要求的物料从下部出口卸料,带着水蒸汽的气体由烟囱被风机抽出。
型号 (mm) | 倾斜度 (%) | 转速 (r/min) | 进气温 (℃) | 功率 (kw) | 生产能力 (t/h) | 重量 (t) |
Ф600x6000 | 3-5 | 3-8 | ≤700 | 3 | 0.5-1.5 | 2.9 |
Ф800x8000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.0 | 3.5 |
Ф800x10000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.5 | 4.5 |
Ф1000x10000 | 3-5 | 3-8 | ≤700 | 5.5 | 1.0-3.5 | 5.6 |
Ф1200x10000 | 3-5 | 3-8 | ≤700 | 7.5 | 1.8-5 | 14.5 |
Ф1200x12000 | 3-5 | 3-8 | ≤700 | 11 | 2-6 | 14.8 |
Ф1500x12000 | 3-5 | 2-6 | ≤800 | 15 | 3.5-9 | 17.8 |
Ф1800x12000 | 3-5 | 2-6 | ≤800 | 18 | 5-12 | 25 |
Ф2200x12000 | 3-5 | 1.5-6 | ≤800 | 18.5 | 6-15 | 33 |
Ф2200x18000 | 3-5 | 1.5-6 | ≤800 | 22 | 10-18 | 53.8 |
Ф2200x20000 | 3-5 | 1.5-6 | ≤800 | 30 | 12-20 | 56 |
Ф2400x20000 | 3-5 | 1.5-5 | ≤800 | 37 | 18-30 | 60 |
Ф3000x20000 | 3-5 | 1.5-5 | ≤800 | 55 | 25-35 | 78 |
Ф3000x25000 | 3-5 | 1.5-5 | ≤800 | 75 | 32-40 | 104.9 |
