硫酸铵粉末造粒工艺

　　硫酸铵粉末造粒工艺主要采用干法对辊挤压造粒技术，其核心原理是通过机械压力将粉状硫酸铵直接压缩成颗粒，无需添加水分或润湿剂，也无需后续干燥工序。以下是该工艺的详细步骤：

　　原料预处理：

　　通过振动筛去除硫酸铵粉末中的杂质，如结块、金属屑等，确保粒径均匀(一般控制在0.5-2mm)。

　　控制初始含水量在5%-8%，若超标需通过气流干燥或加热搅拌预处理。

　　混合调理：

　　添加0.5%-1.2%的木质素磺酸钠等黏结剂以提升成型率，混合时间5-8分钟，确保添加剂与硫酸铵充分融合。

　　部分工艺可添加少量水分(通常≤1.5%)以改善物料塑性，但需严格控制水分含量，避免影响后续挤压成型效果。

　　高压挤压成型：

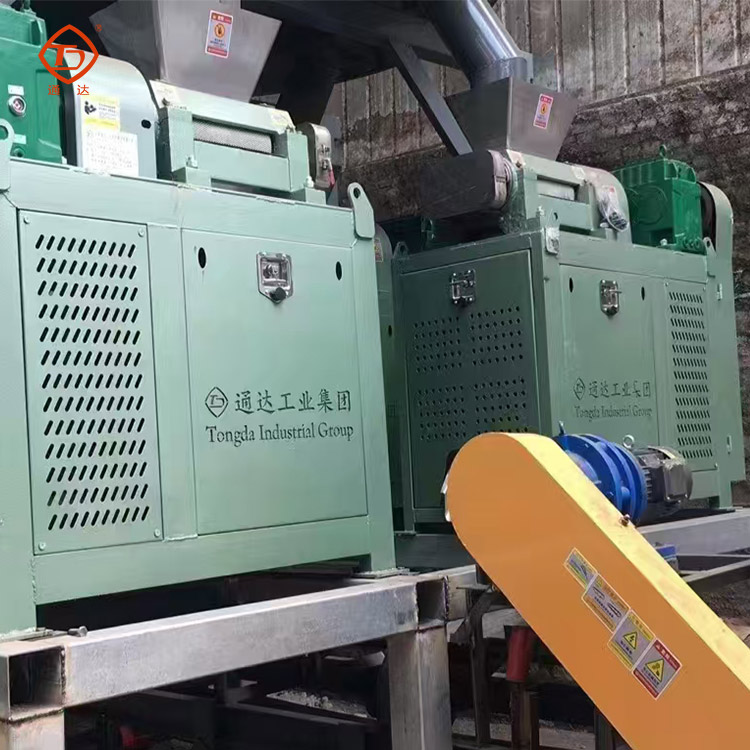

　　利用对辊挤压造粒机，通过两个相对旋转的辊子对物料施加15-20MPa的高压，通过模具孔挤压成直径2-4mm的柱状颗粒。

　　实时监测辊轮温度(分解温度≥280℃)，防止物料过热黏连。

　　破碎筛分：

　　挤压成型的片状或条状物料经破碎机破碎后，通过双层筛网进行筛分。

　　合格颗粒(粒径2.5-4.5mm)进入成品工序;细粉(粒径过小)返回挤压机重新造粒;粗块(粒径过大)返回破碎机再次破碎。

　　表面处理与防板结：

　　对筛分后的合格颗粒进行抛光、敷料等表面处理，以提升颗粒圆润度与流动性，减少运输过程中的粉尘产生。

　　增设防板结装置，延长产品储存期。

　　计量打包：

　　颗粒冷却至室温后，通过自动打包机按25kg/袋规格封装。

　　封口前需抽检颗粒强度(≥20N/颗)及含粉率(≤3%)。

　　工艺优势：

　　能耗低：省去加热和增湿环节，能耗降低18%-22%。

　　设备投资少：仅为料浆造粒或化学法造粒的50%，比蒸汽造粒少20%。

　　环保性强：生产过程中无废水或废气外排，粉尘浓度控制在10mg/m³以下，废气经布袋除尘器处理后排放。

　　原料适应性强：可处理热敏性物料(如碳酸氢铵)，并适用于生产多种配方复混肥。

　　局限性：

　　颗粒外形：不如转鼓造粒圆润，运输中可能产生粉尘(可通过表面硬化处理改善)。

　　原料要求：原料需具备一定可塑性，若原料粘性不足，需添加黏结剂(如膨润土或木质素)，但需符合相关标准中对添加剂限量的规定。

　　复合肥转鼓造粒生产线

　　复合肥转鼓造粒生产线是复合肥行业关键成型设备之一，适用于冷、热造粒及高、中、低浓度复混肥的大规模生产。以下是该生产线的详细介绍：

　　工艺流程：

　　原料配料：尿素、硝铵、氯化铵、硫铵、磷铵(磷酸一铵、磷酸二铵、重钙、普钙)、氯化钾(硫酸钾)等原料按一定比例配备。

　　原料搅拌：将配好的原料利用卧式搅拌机/立式搅拌机搅拌均匀，提高肥料颗粒整体的均匀肥效含量。

　　原料造粒：将搅拌均匀的原料送入转鼓造粒机造粒。转鼓造粒机采用团粒湿法造粒工艺，通过水或蒸汽使基础肥料在筒体内调湿后充分化学反应，在液相条件下借助筒体旋转运动，使物料粒子间产生挤压力团聚成球。

　　颗粒烘干：将造粒机造好的颗粒送入烘干机，将颗粒内含的水分烘干，增加颗粒强度，便于保存。

　　颗粒冷却：烘干后的肥料颗粒温度过高，易结块，经过冷却机冷却后，便于装袋保存和运输。

　　颗粒分级：将冷却过后的颗粒分级，不合格的颗粒经粉碎重新造粒，把合格的产品利用筛分机筛分出来。

　　成品薄膜：将合格的产品利用包膜机进行涂衣包膜，增加颗粒的亮度与圆润度。

　　成品打包：将膜的颗粒经过肥料定量打包秤打包成袋，放在通风处保存。

　　设备组成：

　　转鼓造粒机：核心设备，用于将原料造粒成球。

　　烘干机：用于烘干颗粒内的水分。

　　冷却机：用于冷却烘干后的颗粒。

　　筛分机：用于分级颗粒，确保产品质量。

　　包膜机：用于对合格颗粒进行涂衣包膜。

　　打包机：用于将成品颗粒打包成袋。

　　输送机：用于在各工序间输送原料、半成品和成品。

　　控制系统：用于监控各组成设备的运行状态，实现生产自动化。

　　技术特点：

　　成球率高：可达70%，有少量返料，返料粒度小，可重新造粒。

　　通入蒸气加热：提高物料温度，使物料成球后水分低，提高干燥效率。

　　采用橡胶工程塑料作内衬：原料不易粘筒，并起到防腐保温作用。

　　产量大：动力消耗省，维护费用低。

　　操作维修方便：设备结构紧凑，占地面积小，易于安装和维护。

　　应用情况：

　　广泛应用于复合肥行业，适用于冷、热造粒及高、中、低浓度复混肥的大规模生产。

　　可根据不同地区的土壤特性和作物施肥特点，生产不同配比的复合肥产品。
