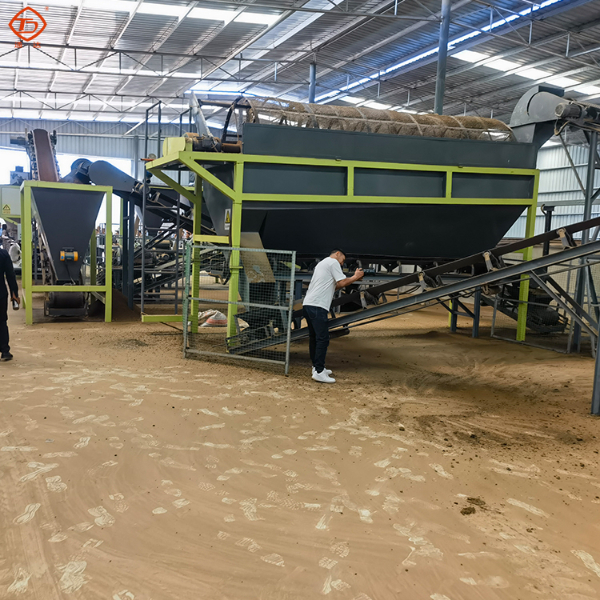

圆盘造粒成套生产线大概组成部分：铲车运输车-柴油动力条垛发酵设备(可选型：高温厌氧发酵罐、耗氧发酵罐、槽式翻堆机)-均匀给料设备(简称喂料机)-粉碎设备-筛分设备-PLC电子动态配料设备-搅拌(混合)设备-圆盘造粒机设备-干燥设备-冷却设备-包膜设备-定量包装设备-码垛机设备。(每台设备之间用皮带输送设备连接)。

　　有机肥圆盘颗粒设备用途详解：

　　1、铲车运输车用途：大中型有机肥生产设备，主要用于发酵期间有机物料的转移和堆垛，深加工阶段，有时需要铲车将发酵半成品或者其他添加原料运输到加工车间。

　　2、条垛翻堆作业建议釆用专业的柴油动力条垛式翻堆机，替代高强度人工翻堆或铲车翻堆。机械化连续翻堆作业可显著改善三角形或梯形料堆的通风供氧，从而加快物料发酵腐熟和去除水分。该翻堆机一般应具有破碎、搅拌、翻抛和堆垛功能。

　　其结构特点表现为：翻抛滚筒可液压升降，便于调节地隙;滚筒螺旋叶片可拆卸，维修更换便捷;采用液压马达驱动履带，类似于军事工业武器装备坦克的履带，履带式翻堆机附着力好，接地比压小，地面通过能力强;采用履带行走占地少，转弯灵活，可以原地掉头，提高物料堆放场地利用率和设备油耗。

　　3、均匀给料设备：物料发酵结束后，需要将发酵物料均匀分配到输送设备，进入破碎或者筛分设备中，进行下一步加工，这就要用到均匀给料设备，又称自动喂料机、料仓秤等。

　　常见的有振动式料仓、皮带式给料机、螺旋式给料机、圆盘给料机。在有机肥料的加工阶段，需要用铲车将发酵物料铲入皮带式料仓枰(给料机)或者振动的料仓内。通过皮带输送机均匀将发酵物料送入粉碎机中，进而逐级加工。

　　4、粉碎设备：对经过前期发酵的有机物料进行破碎，或者对经过筛分机筛分后的有机物料进行破碎。破碎机分为立式链条式粉碎机、立式锤片式粉碎机、卧式半湿物料粉碎机(一种锤式粉碎机)、卧式链条式粉碎机等，特别常用的是立式锤片式粉碎机和立式链式粉碎机。

　　其生产能力一般为1.0~5.0吨/小时;做有机肥料的粉碎细度≤3毫米(85%以上);动力：7~45千瓦。根据动力的大小和粉碎内径的大小，分为很多型号。

　　5、筛分设备：滚筒筛分机是有机肥料或者生物肥料、复混肥料生产中常用设备，主要用于半成品、成品与返料的分离，也可实现成品的分级，成品均匀分类。

　　常见的主要是滚筒筛分机，少有厂家使用滑动筛分机振动筛分机。生态有机肥生产中滚筒式筛分机的滚筒直径一般110毫米以上，滚筒长度3米以上，其作用为：(1)分离不经筛分的发酵物料：(2)分离粉碎后的发酵物料：(3)分离复配后的粉状有机物料：(4)分离造粒后的有机肥料。

　　6、PLC电子动态配料设备：本设备适合生产有机肥复配专用生态肥料企业应用，普通生态有机肥料生产企业一般用不到。该设备适用于多种原料的动态计量及配料控制。

　　其中，皮带给料机包括输送机支架、裙边环形皮带、电机、减速机、变频器;电子称重装置包括给料机控制器、称重传感器测速传感器、秤架;电气控制系统，包括变频器控制柜、仪表控制柜。(小型生态肥厂用一个调速螺旋式给料机或者动态称重给料机可以了，并且价格低廉，很实用)。

　　7、混合搅拌设备：一般分为平口搅拌(预混)机和卧式搅拌机。可以用于搅拌液体或者固态添加物料。在有机肥、生物有机肥、有机-无机复混肥生产中，有时在发酵结束后，为提高肥料品质，按照相关标准做出相应达标的肥料，有时要添加复合功能微生物、无机肥料或者其他添加剂。

　　此设备起到混合均匀的作用。粗放的复合型生态有机肥料生产，一般在发酵条垛中或者发酵槽中直接按体积折合重量按比例添加各种营养物质，可以不用这种设备。

　　8、圆盘造粒机设备：由倾斜的成粒圆盘、驱动装置、圆盘倾斜角调整机构、机架、加料管、料液喷洒器、刮料板等组成。倾斜角度35~55度，转速n=1018min度越小，停留时间越长，颗粒越大。由于圆盘造粒机设备投资较小，用电量小，操作费用较低，在有机肥料生产企业被广泛应用。

　　圆盘造粒机主要用于粘结度较好、粉状均质物料的滚球造粒;盘式结构、齿轮传动。生产能力：1.0-6.0吨/小时;成球率70%以上;要求物料较细，需过20目筛;

　　动力：7.5-18.5千瓦，圆盘造粒机不适合粗纤维原料较多、有长度的发酵物料，此设备比较适用于粉状物料为主的发酵原料。如果使用圆盘造粒设备，建议进行两次粉碎，否则，会直接影响造粒质量。

　　9、干燥设备(烘干机)：生态有机肥料的干燥一般用回转式滚筒干燥机。在烘干机设备底部温度达400℃-800℃状态下，物料由提升机从喂料口喂入，在重力作用下由经过打散，破碎，分散装置均布在烘干机内部流动(保证了物料在烘干机内部的热交换效果)。

　　热气体由下部热风炉生成，从下向上运动，与物料相接触，通过热传导，对流，辐射等多种方式将热量传递给物料，从而使物料温度不断升高，水分不断被蒸发，符合水分要求的物料从下部出口卸料，带着水蒸汽的气体由烟囱被风机抽出。

　　有的设备厂家改进了循环路径，物料到达底部后重新向进料口方向回旋了几米，一来一回，整个烘干滚筒长度增加了好多。

　　回转式滚筒干燥机采用齿轮传动，具有转鼓造粒的些许功能。生产能力：20-10吨/小时;动力：10~50千瓦，长度10~30米不等，与喷浆造粒干燥机基本相同。根据筒体直径和长度的大小，分为多种型号。

　　10、冷却设备：有机肥料烘干后，由于温度过高，水分稍微偏大，颗粒结构不够美观，或者说影响进一步加工，有些厂家增加了冷却设备。生态有机肥料生产，一般用滚筒冷却机。

　　该机采用卧式滚筒结构，齿轮传动，外表如同干燥机，起到降低物料温度的作用。用于有机肥料或者复混把生产，冷却温度和粒度的肥料，与干燥机配套使用。可大大提高冷却速度，减轻劳动强度，提高产量。进一步去除部分水分和降低肥料的粒温。

　　同时以可用于其它粉状、粒状物料的冷却。冷却机设备结构紧凑，冷却效率高，性能可靠，适应性强。并且具有整形功能。

　　11、包膜设备：有机肥包膜机成套设备由螺旋输送机、搅拌槽、液体泵、主机等组成用粉体扑粉或液体涂膜工艺。能有效防止有机肥料的结块，也可用于提高生态肥料产品活菌含量、增加特殊营养、提高光洁度等方面。一般包膜每吨肥料喷液量不超过10公斤为宜。

　　主机内采用聚丙烯内衬或耐酸不锈钢。本设备根据工艺要求，在内部结构上做了特殊设计，是一种有效的有机无机肥专用设备。

　　12、定量包装设备：自动定量包装机，是一种由电脑控制，集数字定量、称重、包装体的包装设备。主要由震动料仓、物料进口、给料机构(闸门)称量斗、夹袋机构、机架、吸风口、气动系统、传感器、控制箱、输送和缝包机构等组成。

　　13、码垛机：1、该设备采用专业伺服控制系统，把机械手做到简单化，控制系统全中文菜单、中文提示、直观易学，人人可用、人人能用。

　　2、该设备可适应客户各种需求，设置不同的码垛方式(码垛层数与每层码袋数可轻松控制3、该设备大部分部件采用国标件，维修简单、配件通用，避免了后期售后服务和设备维护的高成本，核心部件均系用世界一线品牌。

　　14：运输设备：生态有机肥料生产结束后，需要用到的是叉车、叉车托盘、装车时的可移动皮带运输机，有时，企业可以自备运输车辆，方便短程或者长途送货。
